电脑图形格式虽然五花八门，但主要可以分为两大类别：点阵图与矢量图。如果你从事平面设计、印前制作或者印刷工艺方面的职业，你就必须对这两种图形有充分的理解，并对它们的优势与弱点有着足够的认识。

通常来说通过扫描仪输入电脑的图形是点阵格式，而在电脑软件例如Corel Draw或者Illustrator中直接绘制的图形则一般是矢量图形。但是你可以将两种格式通过某种途径转换，甚至将它们混合在一个文件中。需要提到的是某些绘图软件是为点阵图而开发的，例如Photoshop和著名的绘画软件Painter，它们所创作出来的图像同样是点阵图形。

点阵图（Bitmaps）正如它的名字一样，是由无数个点组成的。这些一个个带有色彩或灰度的点组成的矩阵，就形成了丰富多彩的图画。

让我们通过实例来证实这一原理：（图1）

左图是图片的原始形象，而右图则是放大250倍后的局部效果。正如你所看到的，图像由无数个色块组成，它们都有着独立的颜色，类似于马赛克的效果，每一个色块被称作一个像素（Pixel），在扫描图片时我们需要选择分辨率的高低，这里的PPI（Pixel Per Inch，每英寸中的像素数量）就是代表分辨率，每英寸中的像素点越多，则代表图像越清晰，随之所产生的电子文件也越大。我们的肉眼并不能分辨出每个像素点，因此当图片处于1比1的显示状态下，我们所看到的物体边缘是平滑的。确定每英寸中像素点的多少取决于图片用在什么样的环境中，例如在网络与印刷中，它们的分辨率就是大相径庭的。

点阵图的形态

点阵图可以包含上千万种颜色，但是主要分为四类：

1：线状图（Line-art）。这类图形只有两种颜色，通常是黑与白。它们有时被归于点阵图范畴因为电脑使用了一个比特（1=黑，0=白）来描述它。

2：灰度图。包含深浅不一的灰色层次，当然也包括纯黑与纯白。

3：多通道图。此类图像包含两种以上的色彩通道。最常用的形式是包含黑色与另外一种色彩（从印刷的角度讲，一般是另一种潘通专色）。下面的图例既包含黑色与潘通暖红。

4：全彩模式。根据不同的色彩组成方式，全彩模式又可以细分为RGB、CMYK、LAB等模式。它们有着不同的用途，因此必须被恰当地使用，例如我们绝不可以在网页设计中包含有CMYK模式的图片，因为IE并不支持这一显示模式，而在印刷中必须将图片严格规范为CMYK模式，否则印刷出来的效果会大大偏离你的预想。

点阵图的特性

点阵图会占据比较大的空间。一张A4尺寸、CMYK模式的TIF格式图片在中等印刷质量下（300DPI）可以达到40M。压缩可以减小图片的尺寸，在印前设计中，我们建议你使用ZIP的压缩方式，虽然JPG可以获得比较好的压缩效果，但是它是以牺牲图片细节作为代价的。

点阵图的弱点在于不能无限制地放大，一旦超过一定比例（在印前制作中，这个比例不能超过110%），图像会显得不自然，边缘开始产生锯齿，采用JPEG的压缩方式同样会产生此问题。

点阵图形在输出方面相当简单，只要你的打印机拥有足够内存。老式的PostScript打印机在处理被翻转过的图像时，或许会出现解析上的困难（尤其是被翻转过的线状图），不过新型的PostScript Level 2打印机已经拥有足够的能力保证输出正常。

处理点阵图的软件

市场上存在上百种用来处理点阵图的软件。在印前制作中，Adobe Photoshop占据着绝对的主导地位，这并不意味着那些价格低廉的软件就应该被忽视，例如Corel公司推出的Photo-Paint也有它独特的地方。需要注意的是，Photoshop的强大在于它对图片的编辑功能，如果你想在电脑中直接创作像素图画，Painter是一个不错的选择，它擅长模拟水彩、油画等肌理效果，并可以存储为多种图片格式。

主流点阵图片格式

点阵图可以被存储为多种格式，其中包括：

BMP：主要用于Windows操作系统，并不适用于印前制作。

EPS：灵活多变的格式，既可以保存像素图，也可以保存矢量图。

GIF：主要用于网络图像的格式。

JPEG：同样是用于网络的图像格式，印前制作中，你可以在JPEG与TIFF之间自由转换，但是每次“另存为”都会损失一定的细节与颜色层次。

PDF：图像格式中的多面手，既可以保存为点阵图形，也可以保存为矢量图形，甚至是包含字体、版面信息的电子读物文档。在现代印刷工业中PDF越来越多地被使用为印前最终保存格式。

PICT：主要用于苹果机的图片保存格式，类似于EPS，既可以保存像素图，也可以保存矢量图。

TIFF：印前设计中最常用的图片格式。

矢量图

前面一章我们讨论的主要是点阵图像，下面让我们来关注矢量图。

矢量图是一种完全用数学方式诠释的图形格式。从下面的图例中我们可以了解到矢量图的基本构成方式：左边是图像本身；而右边则显示出它的本来面目——由轮廓线组成的图形。

每一根线都是由众多的节点或者一些控制点连接起来的，我们把它称作贝塞尔曲线（Bezier Curve）。贝塞尔曲线是众多矢量软件通用的绘图方式，因此熟悉掌握它的运用对于我们创作矢量插图是相当重要的一环。

矢量图的特点

矢量文件通常很小，因为它们只包含曲线与色块。EPS格式在通常情况下被作为矢量图形的最终存储格式，因为它在矢量文件的基础上包含了一个点阵浏览功能，因此我们可以在不打开文件的前提下在WINDOWS窗口预览图像。

矢量图的优点在于可以被自由缩放。对于公司标志、地图和大幅面路牌广告来说，这再合适不过了，因为标志与地图需要被频繁地缩放，而大幅面的广告会因为采用矢量文件而大大缩小文件尺寸，提高工作效率。需要注意的是，矢量图形并不是可以被任意缩放的，以下三种情况需要我们留心：

一、包含“补漏白”工序的矢量图形只能在正负20%之间伸缩。

二、过细的线会在大幅度缩小后消失不见（在屏幕显示中它依然存在，但无法被印刷出来）。

三、画面中的细小错误可能随着放大而被显现出来，这就意味着在作图前你最好按照画面输出尺寸来设定文件大小。

矢量图形看似简单，但是在输出上它遇到的麻烦有可能要比点阵图多很多。过多过密的阴影和笔刷、Corel Draw自带的滤境都会产生极其复杂的矢量图形（虽然文件并不大，但是你会发现打开它们需要花很长时间），从而在输出中出现意想不到的问题。

处理矢量图形的主流软件

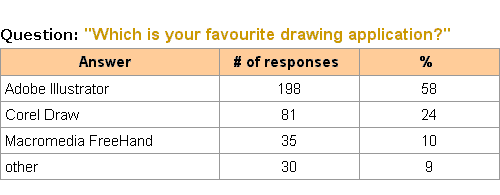

市面上的矢量软件不计其数，但在印前设计领域，Adobe Illustrator、Corel Draw和Macromedia Freehand呈三足鼎立的状态。以下是笔者在2003年11月所作的抽样调查：

由此可见，大多数的设计师更愿意使用Illustrator来创作矢量图形，但是在亚洲，尤其是中国大陆地区，Corel Draw也不乏大批的支持者，其中的原因主要是Corel Draw的简体中文版更新较快，而Illustrator在8.0的版本后就放弃了大陆市场（盗版问题是原因之一），其它一些Illustrator的汉化版本在稳定性上又得不到保证。

矢量图常用文件格式

EPS：最常用的矢量图格式，可以在不同的矢量软件之间交互使用。

PDF：既可以保存为点阵图形，也可以保存为矢量图形。需要提醒各位读者的是，用Illustrator保存的PDF文件不可以被Corel Draw打开（至少Corel Draw9.0之前的版本不可以），因此它不适宜被作为交互格式使用。

PICT：苹果机中使用的矢量格式。

WMF：Wmf是Windows Metafile 的缩写，简称Windows图元文件，它是微软公司专门定义于Windows平台之下的矢量图形格式。文件所占的磁盘空间比其它任何格式的图形都要小，也支持透明图像，并且被大多数Windows下的程序所支持！ WMF 对矢量的渐变描述不好，轮廓描述也不好。并且，会将某些软件的矢量曲线分解为由小直线构成的形态，如果你需要高精度的矢量格式，不建议考虑WMF。
